По мере того как глобальная стратегия двойного углерода (Carbon Neutrality) углубляется, а энергетические структуры быстро трансформируются, технология грунтовых тепловых насосов (Ground Source Heat Pump, GSHP) выходит на передний план общественного внимания. Используя мелкозаглубленную геотермальную энергию для отопления и охлаждения, системы GSHP сегодня широко применяются в жилых домах, офисах, школах, больницах, гостиницах и других объектах.
Однако для многих потенциальных пользователей и инженеров-проектировщиков остаётся один ключевой вопрос: Сколько трубопровода действительно требуется для системы грунтового теплового насоса? Этот, казалось бы, простой вопрос включает сложные взаимодействия между расчётом нагрузки здания, геологическими изысканиями, выбором агрегата и конфигурацией системы. Данная статья даёт профессиональный ответ с использованием передовых продуктов водно‑грунтовых тепловых насосов Flamingo и интерпретирует последние отраслевые тренды на 2025–2026 годы.
Система водно‑грунтового теплового насоса (Water‑Source / Ground‑Source Heat Pump) использует мелкозаглубленную геотермальную энергию для высокоэффективного отопления и охлаждения. Потребляя небольшое количество электроэнергии, она переносит теплоту с низкого температурного уровня на более высокий. Зимой тепло извлекается из земли, летом отводится в землю. При типичном коэффициенте производительности (COP) 4–5 система экономит 50–75% энергии по сравнению с обычными кондиционерами.
Грунтовый теплообменник (Ground Heat Exchanger / Ground Loop) является сердцем всей системы. Без него тепловой насос не может обмениваться энергией с землёй. Поэтому точный расчёт необходимой длины скважины / траншеи – это первый и самый важный шаг проектирования.
Чтобы ответить на вопрос «сколько труб требуется», необходимо понимать пять основных факторов.
Чем больше нагрузка здания, тем больше тепла должно быть передано земле, и тем длиннее требуется трубопровод. Тепло, отводимое в грунт летом и извлекаемое зимой, можно рассчитать по формулам:
Летнее теплоотведение: Q′ = Q₁ × (1 + 1/COP₁)
Зимнее теплопотребление: Q′ = Q₂ × (1 – 1/COP₂)
Где Q₁ – общая нагрузка охлаждения (кВт), Q₂ – общая нагрузка отопления (кВт), COP₁ – холодильный COP, COP₂ – нагревательный COP. Значения COP должны быть взяты из технических паспортов изделий для расчётных условий.
Теплопроводность грунта – это самый значительный фактор, влияющий на длину контура – исследования показывают индекс влияния до 0,909. Чем выше теплопроводность, тем лучше теплообмен и тем короче требуемый трубопровод. Поэтому каждый проект GSHP должен начинаться с термоотклика (Thermal Response Test, TRT) для получения реальных локальных теплофизических данных перед детальным проектированием контура.
Существуют две основные конфигурации:
Вертикальные скважины / Vertical埋管 (Vertical Ground Loop) – обычно U-образные трубы в скважинах глубиной 60–150 м. Это основной выбор для коммерческих/жилых проектов, так как обеспечивает гораздо лучший теплообмен и требует мало площади земли, несмотря на более высокие начальные затраты на бурение.

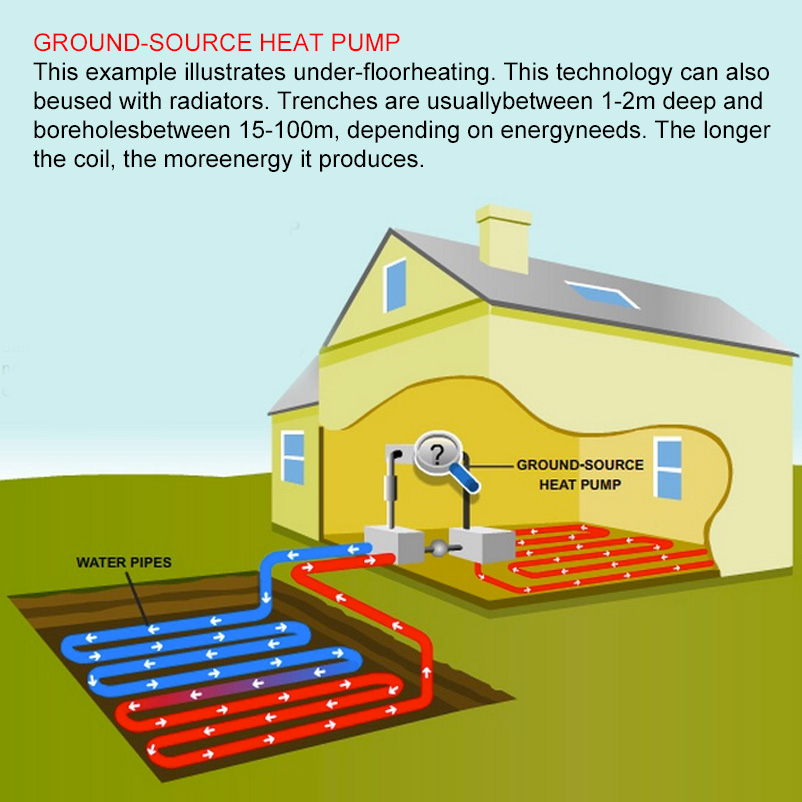

Горизонтальные траншеи / Horizontal埋管 (Horizontal Ground Loop) – мелкое залегание, более низкие начальные затраты, но значительно меньший теплообмен и требуется большая площадь земли (примерно 1–2 площади отапливаемого здания).
Тепловые насосы Flamingo водно‑грунтового типа изначально на 30% эффективнее обычных воздушных тепловых насосов. С функцией прямого привода от фотоэлектрических панелей (PV Direct Drive) общая экономия энергии может превышать 60%. Более эффективный агрегат уменьшает общее количество тепла, которое должно быть передано грунту, что позволяет сократить длину контура.
Отраслевые стандарты (например, DB41/T 3058‑2025) чётко указывают, что длина грунтового контура должна определяться на основе характеристик нагрузки, материала труб, свойств горных пород/грунта, теплофизических свойств тампонажного раствора и т.д. Ни одна универсальная формула не подходит для всех проектов.
На практике инженеры используют «теплообменную способность на единицу глубины скважины» для оценки длины контура, но только после термоотклика.
Вертикальные скважины: 70–110 Вт/м глубины скважины или 35–55 Вт/м длины трубы. Для жилых проектов глубина скважин обычно составляет 80–150 м.
Горизонтальные траншеи: 20–40 Вт/м длины трубы; глубина траншей 1–2 м.
Некоторые DIY-источники по GSHP указывают примерно 600 футов (183 м) труб на тонну холодильной мощности. Системе на 4 тонны потребуется около 2400 футов (730 м) контура.
Однако ни в коем случае не используйте такие эмпирические данные без локального TRT и проектирования. Как подчёркивают инженеры Flamingo: Только индивидуально разработанный под конкретную площадку грунтовый контур гарантирует стабильную и эффективную работу в течение 20+ лет.
После определения необходимой длины контура качественное оборудование делает этот контур по-настоящему эффективным. Flamingo продемонстрировала впечатляющую техническую силу в этой области.
Продукты Flamingo GSHP/WSHP объединяют инверторные технологии постоянного тока и интеллектуальное управление:
Двухсистемная конструкция + жидкостное охлаждение для высокой эффективности и надёжности
Прямой привод от фотоэлектрических панелей – может питаться напрямую от солнечных батарей, обеспечивая почти нулевую эксплуатационную стоимость
Интеллектуальное регулирование на основе ИИ и собственная проводная система управления
Базовая экономия энергии ≥30%; с прямым PV-приводом общая экономия ≥60%; нулевые вредные выбросы, отсутствие хлорсодержащих и фторсодержащих веществ
Портфолио Flamingo охватывает низкоуглеродные мультиэнергетические комплементарные системы для вилл, гостиниц (рекуперация тепла), крупных коммерческих комплексов и промышленных парков.
На выставке ISH China 2025 Flamingo представила четыре инновационных продукта, включая 30-сильный водно‑грунтовый тепловой насос с прямым PV-приводом. Стенд привлёк внимание со всего мира, особенно от покупателей из Европы, Ближнего Востока и Юго-Восточной Азии. Немецкий инженер по HVAC прокомментировал: «Решения с прямым PV-приводом имеют огромный потенциал в Европе – техническая зрелость Flamingo действительно впечатляет».
Начав с первого в мире инверторного грунтового теплового насоса на хладагенте R410, Flamingo (основатель Цзоу Чжичжун) последовательно преодолевала технологические барьеры. На выставке ISH China & CIHE 2026 Flamingo запустила ещё более передовые продукты: магнитный подшипниковый тепловой насос (Magnetic Bearing Heat Pump), CO₂ тепловой насос с прямым PV-приводом (PV Direct Drive CO₂ Heat Pump) и жидкостные охлаждающие агрегаты для центров обработки данных – для промышленного высокотемпературного пара и ультранизкоэнергетического охлаждения.
Как заявил основатель Цзоу Чжичжун: «Flamingo продолжит интегрировать технологию тепловых насосов с возобновляемой энергией, выпуская более эффективные, более интеллектуальные и более надёжные продукты для удовлетворения глобальных потребностей в низкоуглеродном теплоснабжении».
При правильной длине контура и эффективных тепловых насосах правильный монтаж обеспечивает долгосрочную работу.
Располагайте машинный зал как можно ближе к полю скважин / зоне контура, чтобы минимизировать длину соединительных труб. Оставьте не менее 1,2 м свободного пространства вокруг агрегата для обслуживания.
Вертикальные скважины обычно глубиной 80–150 м с шагом 4–6 м для предотвращения теплового короткого замыкания. Используйте высокотеплопроводный тампонажный раствор (например, песок или специальный состав) для улучшения теплопередачи.
После монтажа проведите гидростатическое испытание под давлением 0,8 МПа в течение 24 часов для проверки на отсутствие утечек. Промойте систему со скоростью ≥ 1,5 м/с и удалите весь воздух через автоматические воздухоотводчики.
Для крупнодиаметровых водяных скважин установите отстойник и фильтр на устье скважины. Регулярно очищайте. Обеспечьте расход скважины в соответствии с требованиями агрегата (примерно 0,5 м³/ч на 10 кВт холодильной мощности).
Стальные трубы после сварки должны быть защищены от коррозии (например, эпоксидным покрытием). Толщина изоляции зависит от местного климата (север против юга).
Для полного использования эффективности Flamingo установите датчики температуры/влажности, расходомеры и систему удалённого мониторинга. С развитием Интернета вещей системы GSHP движутся в направлении интеллектуальной эксплуатации + мультиэнергетической комплементарности.
Вопрос длины контура находится в контексте бурно развивающегося мирового рынка тепловых насосов.
Мировой рынок GSHP, по прогнозам, вырастет с ~11,3–13,8 млрд долл. в 2025 году до ~22,1–22,6 млрд долл. к 2034 году при совокупном среднегодовом темпе роста (CAGR) 5,68–7,76% (2026‑2034). По другим оценкам, рынок водно‑грунтовых тепловых насосов в 2024 году составлял ~4,258 млрд долл. с CAGR 4,5% (2024‑2029). Хотя цифры различаются в зависимости от методологии, все указывают на устойчивый рост.
Поскольку потребители и бизнес сосредоточены на энергозатратах и выбросах углерода, ожидается, что спрос на GSHP будет неуклонно расти.
EU REPowerEU призывает государства-члены перенаправить 88 млрд евро в год субсидий на ископаемое котельное оборудование в пользу тепловых насосов. Пересмотренная EPBD поэтапно отказывает в поддержке автономных ископаемых котлов с 2025 года. В 2025 году в 16 европейских странах продажи тепловых насосов выросли на 11%, достигнув 28 миллионов установленных единиц (проникновение 6,62%).
Многие европейские страны предлагают 30–50% субсидий на установку тепловых насосов. Закон США о снижении инфляции (Inflation Reduction Act) предусматривает налоговый кредит до 8000 долл. на один тепловой насос. Северные программы Китая «замена угля электричеством» покрывают ≥50% стоимости оборудования.
Более 130 стран заявили о целях углеродной нейтральности, что создаёт огромное рыночное пространство для тепловых насосов.
Будучи крупнейшей в мире производственной базой тепловых насосов, Китай в 2024 году обеспечил 58% мирового производства воздушных тепловых насосов (~4,456 млн единиц). Более 50% китайского экспорта направляется в Европу. Рост цен на энергию из-за геополитической напряжённости ещё больше ускоряет европейский спрос на чистое теплоснабжение – создавая беспрецедентное стратегическое окно для Flamingo и других китайских брендов тепловых насосов для глобальной экспансии.
Собственная стратегия Китая «двойного углерода» также стимулирует внутренний спрос. 14-й пятилетний план прямо продвигает тепловые насосы для чистого отопления. К 2025 году площадь отопления с помощью тепловых насосов в Китае превысит 2 млрд м², а рыночное пространство превысит 400 млрд юаней.
Водно‑грунтовые тепловые насосы Flamingo успешно установлены на заводах, в школах, гостиницах, садовых виллах и т.д. – везде, где требуется охлаждение, отопление и/или горячее водоснабжение.
На выставке HPE China Heat Pump Expo 2025 технология прямого PV-привода Flamingo вызвала большой интерес у инженеров по отоплению со всей страны и иностранных покупателей. Один из инженеров северного Китая прокомментировал: «Flamingo добилась значительного прорыва в энергосбережении – значительно снижая эксплуатационные расходы и соответствуя экологическим требованиям. Рыночные перспективы широки».
Помимо традиционного HVAC для зданий, агрегаты Flamingo также удовлетворяют промышленные потребности в технологическом отоплении и охлаждении, включая высокотемпературные применения.
Ответ на вопрос «Сколько трубопровода требуется для грунтового теплового насоса?» – это процесс, объединяющий современную энергетическую науку и передовую инженерию. От точного определения нагрузки до точных геологических параметров, от формул теплообмена до оптимизированной компоновки контура – ни одна длина контура не подходит для всех проектов. Каждая система GSHP должна быть индивидуально спроектирована с использованием термоотклика и динамического годового моделирования нагрузки, чтобы предотвратить тепловой дисбаланс грунта.
И конечная ценность этого научного процесса должна быть реализована с помощью надёжного и высокоэффективного теплового насоса. Водно‑грунтовые тепловые насосы Flamingo – с их энергосбережением 30‑60%+, интеллектуальным управлением на основе ИИ и прямым PV-приводом – обеспечивают полное зелёное решение от грунтового контура → теплового насоса → интеллектуальной системы управления.
Заглядывая вперёд, по мере ускорения глобальной углеродной нейтральности, структурного роста энергозатрат и развития межотраслевых технологий тепловых насосов, китайские бренды с независимой интеллектуальной собственностью, такие как Flamingo, будут играть всё более важную роль в мировой волне чистой энергии.
Flamingo продолжит глубоко интегрировать технологию тепловых насосов с возобновляемой энергией, опираясь на производственную мощь Китая, используя историческое окно глобальной низкоуглеродной трансформации и поставляя надёжные китайские решения для низкоуглеродного будущего зданий, промышленности и общества в целом.
